4 Tipos de Caudalímetros

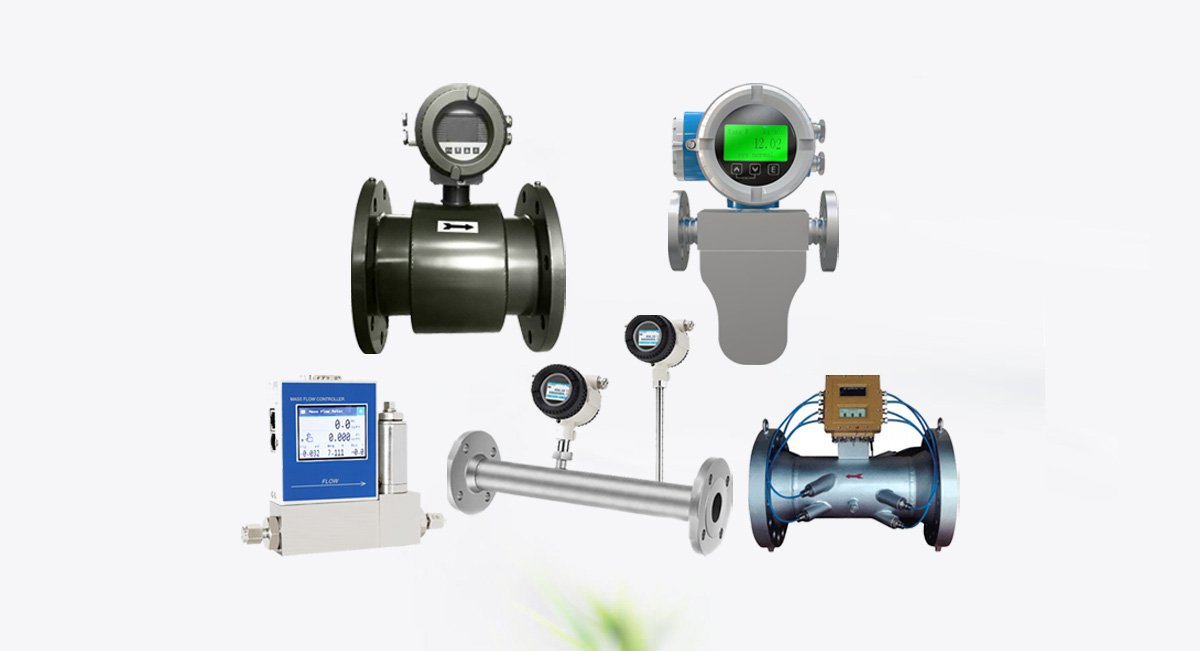

Los caudalímetros son herramientas esenciales utilizadas para medir el movimiento de fluidos, ya sean líquidos, gases o vapor, en diversas aplicaciones industriales y comerciales. La medición precisa del caudal es crucial para garantizar la eficiencia del proceso, el cumplimiento de normativas, el control de costos y la seguridad. Los caudalímetros se clasifican en caudalímetros de presión diferencial, caudalímetros de desplazamiento positivo, caudalímetros volumétricos y caudalímetros másicos. Cada tipo tiene características, principios, aplicaciones, ventajas y desventajas únicas.

Este artículo explora estos cuatro tipos de caudalímetros en detalle, enumerando los medidores específicos dentro de cada categoría, sus principios de funcionamiento, aplicaciones prácticas, ventajas y desventajas. También le ayudaremos a elegir el caudalímetro adecuado para sus necesidades.

¿Qué son los caudalímetros?

Los caudalímetros son instrumentos diseñados para medir el caudal de un fluido, ya sea por volumen (por ejemplo, litros por segundo) o por masa (por ejemplo, kilogramos por segundo). Los datos que proporcionan son fundamentales para:

• Control de Procesos: Optimización de la eficiencia en industrias como petróleo y gas, tratamiento de agua y manufactura.
• Eficiencia Energética: Monitoreo de caudales en sistemas HVAC.
• Facturación y Cumplimiento: Medición precisa del uso de fluidos en servicios públicos y cumplimiento de normativas.

Los diferentes caudalímetros operan según varios principios para adaptarse a las características únicas de los fluidos que miden.

1. Caudalímetros de Presión Diferencial

¿Qué es un caudalímetro de presión diferencial?

El caudalímetro de presión diferencial (DP) es uno de los tipos más utilizados a nivel mundial debido a su simplicidad, fiabilidad y versatilidad. Mide el flujo al monitorear la caída de presión a través de una restricción en la tubería.

Principio de Funcionamiento

Los caudalímetros DP operan según la ecuación de Bernoulli, que establece que un aumento en la velocidad de un fluido corresponde a una disminución en la presión. Se coloca una restricción, como una placa de orificio, un tubo Venturi o una boquilla de flujo, en la tubería para crear una caída de presión. La diferencia de presión antes y después de la restricción se utiliza para calcular el caudal.

Ejemplos de Caudalímetros de Presión Diferencial

Caudalímetros de Presión Diferencial	Aplicaciones	Ventajas	Limitaciones
Placas de Orificio	Sistemas de vapor, gas natural y agua limpia	Diseño simple, rentable	Pérdida de presión permanente, requiere mantenimiento frecuente
Tubo Venturi	Líquidos limpios, oleoductos y tratamiento de aguas residuales	Mínima pérdida de presión, alta precisión para fluidos limpios	Diseño voluminoso, más costoso que las placas de orificio
Boquillas de Flujo	Sistemas de alta velocidad y presión en plantas de energía e industrias químicas	Duradero, capaz de manejar condiciones extremas	Pérdida de presión permanente, menos preciso que el tubo Venturi
Tubo de Pitot	Medición de flujo de aire en sistemas HVAC y conductos	Diseño compacto, fácil de instalar	Sensible a perturbaciones del flujo, menos preciso para líquidos

2. Caudalímetros de Desplazamiento Positivo

¿Qué es un caudalímetro de desplazamiento positivo?

Los caudalímetros de desplazamiento positivo (PD) son dispositivos mecánicos que miden el volumen real de fluido que pasa a través del medidor al dividirlo en incrementos fijos. Estos medidores son altamente precisos e ideales para aplicaciones de bajo caudal y fluidos viscosos.

Principio de Funcionamiento

Los medidores PD utilizan componentes rotativos u oscilantes, como pistones, engranajes o rotores, para crear cámaras. El fluido llena estas cámaras, y el movimiento de los componentes es directamente proporcional al volumen del fluido. Se registra el número de rotaciones u oscilaciones para calcular el caudal.

Ejemplos de Caudalímetros de Desplazamiento Positivo

Caudalímetros de Desplazamiento Positivo	Aplicaciones	Ventajas	Limitaciones
Medidores de Engranajes Ovalados	Farmacéutica y procesamiento de alimentos	Alta precisión para una variedad de viscosidades	Puede obstruirse con escombros o partículas
Medidores de Pistón Rotativo	Medición de combustibles y aceites en refinerías	Alta precisión para aplicaciones viscosas y de bajo caudal	Las piezas móviles requieren mantenimiento regular
Medidores de Engranajes	Adhesivos, jarabes, lubricantes y pinturas	Maneja fluidos de alta viscosidad, medición precisa	No adecuado para fluidos sucios con partículas
Medidores de Disco Nutante	Medición de agua residencial y comercial	Diseño simple, confiable para aplicaciones de bajo caudal	Uso limitado en flujos industriales de gran escala

3. Caudalímetros Volumétricos

¿Qué es un caudalímetro volumétrico?

Los caudalímetros volumétricos miden el flujo de fluidos por volumen por unidad de tiempo. Son versátiles y ampliamente utilizados para líquidos limpios, gases y vapor en aplicaciones como distribución de agua, sistemas HVAC y procesos industriales.

Cómo Funcionan

Calculan el caudal midiendo la velocidad del fluido y combinándola con el área de la sección transversal de la tubería. Se emplean diferentes tecnologías, como diseños mecánicos, electromagnéticos, ultrasónicos y basados en vórtices, según el tipo de fluido y la aplicación.

Ejemplos de Caudalímetros Volumétricos

Caudalímetros Volumétricos	Aplicaciones	Ventajas	Limitaciones
Caudalímetros Electromagnéticos	Aguas residuales, lodos y procesamiento químico	Sin partes móviles, altamente precisos para líquidos conductores	Solo funcionan con líquidos conductores
Medidores de Vórtice	Vapor, gases industriales y líquidos con impurezas moderadas	Maneja una amplia gama de fluidos, adecuado para alta presión y temperatura	Sensibles a vibraciones y perturbaciones del flujo
Medidores de Turbina	Agua limpia, sistemas de riego y HVAC	Alta precisión, compacto y ligero	Sensible a partículas; las partes móviles requieren mantenimiento
Caudalímetros Ultrasónicos	Suministro municipal de agua, grandes tuberías y sistemas HVAC	Opciones no intrusivas disponibles, adecuado para tuberías grandes	Alto costo inicial y menos preciso para fluidos con burbujas o partículas

4. Caudalímetros Másicos

¿Qué es un caudalímetro másico?

Un caudalímetro másico mide la masa de fluido que fluye a través del medidor, proporcionando datos precisos incluso cuando la densidad, temperatura o presión del fluido cambian. Son ideales para aplicaciones precisas como dosificación química y monitoreo de gases.

Principio de Funcionamiento

Utilizan principios como el efecto Coriolis o transferencia térmica. Los medidores Coriolis detectan cambios de fase causados por el movimiento del fluido en tubos vibratorios, mientras que los térmicos miden el calor disipado por el fluido para calcular el caudal.

Tipos de Caudalímetros Másicos

Caudalímetros Másicos	Aplicaciones	Ventajas	Limitaciones
Medidores Coriolis	Procesamiento químico, industrias alimenticias y de bebidas	Medición directa de masa, extremadamente precisa	Costosos, sensibles a vibraciones
Medidores Térmicos	Aire comprimido, monitoreo de flujo de gases y estudios ambientales	Ideales para gases de bajo flujo, sin partes móviles	Limitados a gases, la precisión se ve afectada por la composición del gas

Cómo Elegir el Caudalímetro Adecuado

1. Propiedades del Fluido: ¿Es líquido, gas o vapor? ¿Contiene partículas o es viscoso?
2. Requisitos de Medición: ¿Necesita datos volumétricos o másicos? ¿Qué nivel de precisión requiere?
3. Condiciones del Proceso: ¿Cuáles son los rangos de temperatura y presión?
4. Necesidades de Mantenimiento: ¿Busca soluciones de bajo mantenimiento?
5. Presupuesto: Considere tanto el costo inicial como el mantenimiento a largo plazo.

Comprender los cuatro tipos principales de caudalímetros y sus aplicaciones es esencial para elegir el adecuado. Evaluando las propiedades del fluido, las necesidades de precisión y el presupuesto, puede garantizar una medición de flujo eficiente y confiable.
