Caudalímetros Vortex: Una Guía Completa

La medición de caudal es un aspecto crucial de muchos procesos industriales, y los caudalímetros vortex se han convertido en una opción popular para una amplia gama de aplicaciones. Esta guía proporcionará una comprensión detallada de los caudalímetros vortex, incluyendo sus principios de funcionamiento, tipos, ventajas, limitaciones y diversas aplicaciones.

Publicación Relacionada:

• Los 9 Tipos de Caudalímetros Más Comunes
• ¿Qué son los caudalímetros electromagnéticos?

Table of Content

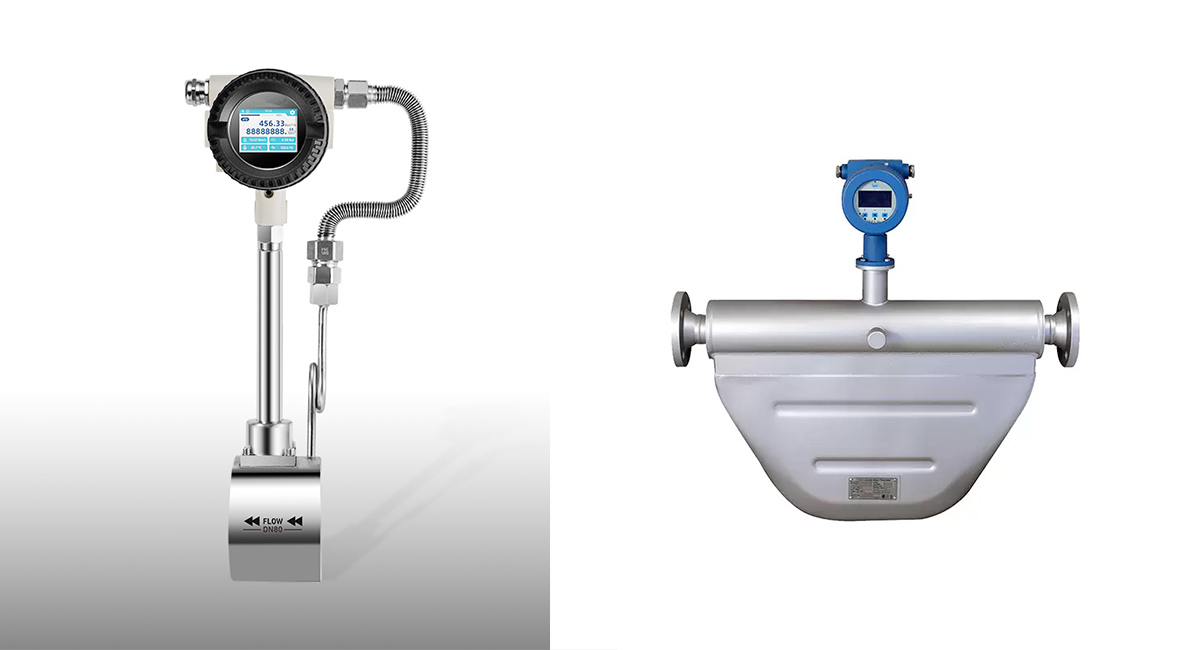

¿Qué es un Caudalímetro Vortex?

Un caudalímetro vortex es un tipo de dispositivo de medición de caudal que mide el caudal volumétrico de fluidos, como líquidos, gases y vapor, detectando los vórtices generados por un cuerpo no aerodinámico insertado en el flujo. Estos medidores son conocidos por su precisión, fiabilidad y capacidad para medir una amplia gama de caudales, lo que los hace adecuados para diversas industrias, como el petróleo y gas, el procesamiento químico, la gestión de agua y aguas residuales, y la generación de energía.

Principios de Funcionamiento de los Caudalímetros Vortex

El funcionamiento de un caudalímetro vortex se basa en el fenómeno conocido como el efecto von Kármán. Cuando un fluido fluye alrededor de un cuerpo no aerodinámico, se generan vórtices alternadamente a cada lado del cuerpo. Estos vórtices forman un patrón repetitivo conocido como calle de vórtices de Kármán. La frecuencia con la que se generan estos vórtices es directamente proporcional a la velocidad del flujo del fluido.

La relación fundamental entre la frecuencia de desprendimiento de vórtices (f), la velocidad del fluido (V) y las características del cuerpo no aerodinámico se da por el número de Strouhal (St):

Midiendo la frecuencia de desprendimiento de vórtices, el caudalímetro calcula la velocidad del fluido. Al multiplicar esta velocidad por el área de la sección transversal de la tubería, se obtiene el caudal volumétrico. La mayoría de los caudalímetros vortex utilizan sensores piezoeléctricos, capacitivos o ultrasónicos para detectar las oscilaciones de presión causadas por el paso de los vórtices.

Tipos de Caudalímetros Vortex

Los caudalímetros vortex se pueden clasificar en varios tipos según su diseño, instalación y características específicas. Aquí están los tipos más comunes:

Caudalímetros Vortex en Línea:
Son el tipo de caudalímetros vortex más común, donde el medidor se instala directamente en la tubería. El cuerpo no aerodinámico y los sensores están integrados en el cuerpo del caudalímetro, que está dimensionado para adaptarse a un diámetro de tubería específico. Son adecuados para mediciones de caudal precisas en tuberías pequeñas y grandes.

Caudalímetros Vortex de Inserción:
Los caudalímetros vortex de inserción tienen un diseño de sonda donde el cuerpo no aerodinámico y el sensor se insertan en la tubería a través de una pequeña apertura. Estos medidores se utilizan generalmente para tuberías grandes donde la instalación de un medidor en línea sería poco práctica o costosa. Son rentables y adecuados para medir el caudal en tuberías grandes con una amplia gama de diámetros.

Caudalímetros Vortex de Sujeción:
Son caudalímetros vortex no intrusivos que se sujetan al exterior de la tubería. Utilizan sensores ultrasónicos para detectar el desprendimiento de vórtices y son ideales para aplicaciones donde el flujo no puede ser interrumpido o donde el material de la tubería no puede ser perforado. Se utilizan comúnmente en configuraciones temporales de medición de caudal o al modernizar sistemas existentes.

Ventajas de los Caudalímetros Vortex

Los caudalímetros vortex ofrecen varias ventajas que los convierten en una opción preferida en muchas aplicaciones industriales:

• Versatilidad: Los caudalímetros vortex pueden medir el flujo de líquidos, gases y vapor, lo que los hace versátiles para diversas aplicaciones.
• Alta Precisión y Repetibilidad: Estos medidores proporcionan mediciones de caudal precisas y repetibles con un mínimo de deriva con el tiempo, lo que los hace fiables para procesos críticos.
• Bajo Mantenimiento: Al no tener partes móviles, los caudalímetros vortex requieren menos mantenimiento en comparación con otros caudalímetros, como los de turbina o de desplazamiento positivo. Esto también reduce el riesgo de desgaste, aumentando su vida útil.
• Amplio Rango de Caudales: Los caudalímetros vortex son capaces de medir una amplia gama de caudales, desde bajas hasta altas velocidades, lo que los hace adecuados para diferentes requisitos industriales.
• No Afectados por las Propiedades del Fluido: La precisión de medición de los caudalímetros vortex no se ve significativamente afectada por los cambios en las propiedades del fluido, como la viscosidad, la densidad o la temperatura, lo que los hace robustos para condiciones de proceso variables.
• Adecuados para Aplicaciones de Alta Temperatura y Alta Presión: Muchos caudalímetros vortex están diseñados para soportar altas temperaturas y presiones, lo que los hace ideales para aplicaciones que involucran vapor y fluidos calientes.

Limitaciones de los Caudalímetros Vortex

A pesar de sus numerosas ventajas, los caudalímetros vortex tienen algunas limitaciones que deben considerarse al seleccionarlos para una aplicación específica:

• Requisitos de Caudal Mínimo: Los caudalímetros vortex tienen un umbral de caudal mínimo por debajo del cual no pueden medir el caudal con precisión. Esto los hace inadecuados para caudales muy bajos o aplicaciones donde el flujo puede ser intermitente o extremadamente bajo.
• Sensibilidad a las Vibraciones: Estos medidores pueden ser sensibles a las vibraciones de la tubería, lo que puede causar errores en la medición del caudal. Se necesita una instalación y soporte adecuados para minimizar el impacto de las vibraciones.
• Pérdida de Presión: La presencia de un cuerpo no aerodinámico en el flujo crea una caída de presión, lo que puede ser un problema en algunas aplicaciones. Esta caída de presión suele ser pequeña, pero debe tenerse en cuenta en sistemas sensibles a las pérdidas de presión.
• Requisitos de Tubería Recta: Para obtener mediciones precisas, los caudalímetros vortex requieren una cierta longitud de tubería recta aguas arriba y aguas abajo del medidor. Esto puede limitar su instalación en espacios donde no haya tramos rectos de tubería disponibles.
• No Aptos para Fluidos de Alta Viscosidad: Los caudalímetros vortex no son ideales para medir el flujo de fluidos altamente viscosos, ya que la formación de vórtices se ve obstaculizada por la alta viscosidad, lo que lleva a mediciones inexactas.

Aplicaciones de los Caudalímetros Vortex

Los caudalímetros vortex se utilizan en una amplia gama de industrias debido a su versatilidad y fiabilidad. Algunas de las aplicaciones comunes incluyen:

• Industria del Petróleo y Gas: Los caudalímetros vortex se utilizan ampliamente en la industria del petróleo y gas para medir el flujo de gas natural, vapor y líquidos en diversos procesos. Son particularmente útiles para medir el flujo de vapor en los procesos de recuperación mejorada del petróleo.
• Industria Química y Petroquímica: En las plantas químicas, los caudalímetros vortex se emplean para la medición del caudal de diversos productos químicos, gases y líquidos. Su robustez y compatibilidad con diferentes tipos de fluidos los hacen una excelente opción para estas aplicaciones.
• Gestión de Agua y Aguas Residuales: Los caudalímetros vortex se utilizan comúnmente en las plantas de tratamiento de agua y aguas residuales para medir el flujo de agua, lodos y otros líquidos. Son especialmente útiles para monitorizar el flujo en grandes tuberías y canales abiertos.
• HVAC y Automatización de Edificios: En los sistemas de calefacción, ventilación y aire acondicionado (HVAC), los caudalímetros vortex se utilizan para medir el flujo de agua, vapor y aire para una gestión eficiente de la energía y la optimización del sistema.
• Generación de Energía: Los caudalímetros vortex se utilizan ampliamente en las centrales eléctricas para medir el flujo de vapor y agua de refrigeración, así como gas natural en turbinas y calderas. Son particularmente eficaces en aplicaciones de alta temperatura y alta presión.
• Industria Alimentaria y de Bebidas: En la industria alimentaria y de bebidas, los caudalímetros vortex se utilizan para medir el flujo de líquidos como agua, jugos y otros fluidos. Son preferidos por sus diseños sanitarios y su compatibilidad con procesos de limpieza en el lugar (CIP).
• Industria Farmacéutica: Los caudalímetros vortex se utilizan para medir el flujo de diversos líquidos y gases en los procesos de fabricación farmacéutica. Su precisión y fiabilidad ayudan a mantener un control preciso sobre el flujo de fluidos en aplicaciones críticas.

Los caudalímetros vortex son una herramienta valiosa en las aplicaciones industriales modernas debido a su versatilidad, precisión y fiabilidad. Con la capacidad de medir el flujo de líquidos, gases y vapor, ofrecen una gama de beneficios que incluyen bajo mantenimiento, alta precisión y adecuación para entornos difíciles. Sin embargo, es esencial considerar sus limitaciones, como la sensibilidad a las vibraciones y la necesidad de caudales mínimos, al seleccionar un caudalímetro vortex para una aplicación específica.

En general, los caudalímetros vortex continúan siendo una opción popular para la medición de caudal en diversas industrias, desde el petróleo y gas hasta los alimentos y bebidas. Al comprender sus principios de funcionamiento, tipos, ventajas y limitaciones, las industrias pueden aprovechar estos dispositivos para lograr una medición de caudal eficiente y precisa, asegurando un control óptimo de los procesos y el rendimiento.
