Cómo Elegir un Caudalímetro de Vapor
El vapor es uno de los portadores de energía más utilizados en las industrias de todo el mundo. Desde la generación de energía hasta el procesamiento de alimentos, el vapor proporciona calor, impulsa turbinas y apoya innumerables procesos industriales. Medir el vapor con precisión es esencial para optimizar el uso de energía, mejorar el control de procesos y reducir costos — y ahí es donde los caudalímetros de vapor desempeñan un papel fundamental.
Este artículo explica las características del vapor, la importancia de medirlo correctamente, los tipos de caudalímetros más recomendados para vapor y cómo elegir el adecuado para tu aplicación.
Artículos relacionados
Características del Vapor y sus Aplicaciones Industriales
¿Qué es el Vapor?
El vapor es vapor de agua producido cuando el agua hierve y cambia de estado líquido a gaseoso a una temperatura y presión determinadas. Dependiendo de su estado y presión, el vapor puede existir en tres formas comunes en el uso industrial:
- Vapor saturado: Vapor en equilibrio con agua líquida a una presión determinada. No contiene sobrecalentamiento y se utiliza ampliamente en calefacción y esterilización.
- Vapor sobrecalentado: Vapor que se ha calentado por encima de su temperatura de saturación, con mayor contenido energético y sin humedad. Es ideal para la generación de energía y sistemas de turbinas.
- Vapor húmedo: Mezcla de gotas de agua y vapor, generalmente indeseable en procesos de precisión debido a su contenido energético variable.
Características del Vapor
El vapor presenta varias propiedades físicas únicas que hacen que la medición de caudal sea un desafío:
- Alta temperatura y presión — el vapor saturado típico varía desde 100 °C a presión atmosférica hasta más de 300 °C a presiones elevadas.
- Alta densidad energética — pequeños cambios en el caudal pueden representar grandes variaciones en la transferencia de energía.
- Densidad variable — la densidad del vapor cambia significativamente con la presión y la temperatura, por lo que se requiere compensación durante la medición.
Aplicaciones del Vapor
El vapor es un medio versátil utilizado en numerosas industrias:
- Generación de energía: Para accionar turbinas y generar electricidad.
- Industrias petroquímica y química: Para calentar reactores, destilar y secar productos.
- Alimentos y bebidas: Para esterilización, cocción y pasteurización.
- Fabricación farmacéutica: Para mantener condiciones estériles y sistemas de limpieza en sitio (CIP).
- Sistemas HVAC y de edificios: Para calefacción y humidificación.
- Industrias textil y papelera: Para secado y calentamiento de procesos.
¿Qué es un Caudalímetro de Vapor?
Un caudalímetro de vapor es un instrumento diseñado para medir la velocidad de flujo del vapor dentro de una tubería. A diferencia de la medición de líquidos o gases, la medición del vapor debe considerar las variaciones de presión, temperatura y densidad, que afectan directamente la precisión de la lectura.
Por Qué es Importante Medir el Flujo de Vapor
- Gestión energética: El vapor es uno de los servicios más costosos en una planta. Supervisar su flujo ayuda a identificar pérdidas de energía, ineficiencias y fugas.
- Control de procesos: Un suministro constante de vapor garantiza una calidad de producto estable, especialmente en procesos sensibles a la temperatura.
- Seguridad y cumplimiento: Un exceso o falta de vapor puede causar desequilibrios de presión en el sistema, afectando la seguridad y las normativas.
- Asignación de costos: Los datos precisos de flujo permiten distribuir equitativamente los costos energéticos entre diferentes departamentos o procesos.
- Planificación de mantenimiento: El seguimiento del caudal a lo largo del tiempo ayuda a detectar anomalías que podrían indicar obstrucciones, fugas o desgaste del equipo.
En resumen, un caudalímetro de vapor preciso es esencial para la eficiencia, seguridad y sostenibilidad de cualquier instalación industrial.
Tipos de Caudalímetro Recomendados para Vapor
El vapor puede ser difícil de medir debido a sus cambios de temperatura, presión y fase. No todos los caudalímetros pueden soportar estas condiciones. A continuación se describen los tipos más comunes y confiables para medir vapor, cada uno con sus propias ventajas.
Caudalímetros de Vórtice
Principio de funcionamiento:
Cuando el vapor pasa a través de un cuerpo no aerodinámico (obstáculo) en la trayectoria del flujo, se generan vórtices alternos a cada lado. La frecuencia de estos vórtices es proporcional a la velocidad del flujo.
Ventajas:
- Sin partes móviles → bajo mantenimiento
- Funciona bien con vapor saturado y sobrecalentado
- Buena precisión y repetibilidad
Desventajas:
- No apto para flujos de vapor bajos debido a la formación insuficiente de vórtices
- Sensible a vibraciones y disposición de la tubería
Aplicaciones típicas:
Medición general del flujo de vapor industrial, servicios públicos y sistemas HVAC.

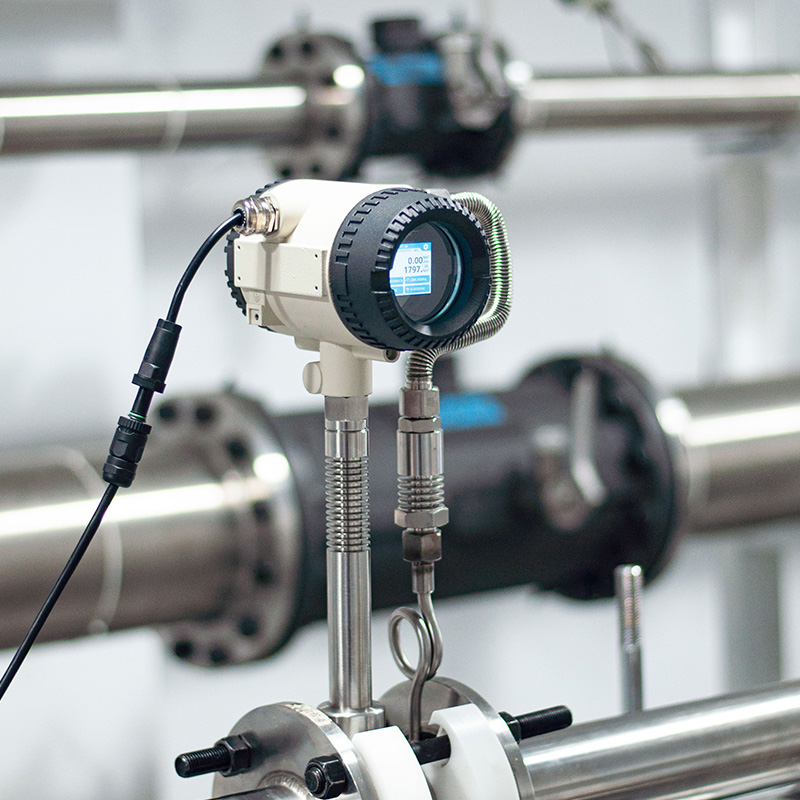

Vortex Steam Flow Meter from Metlan Instruments
- No moving parts, low pressure drop.
- The turndown range ratio is 53:1, which exceeds the traditional vortex flow meters.
- Suitable for measuring dirty and wet compressed air, oxygen, natural gas and other industrial gases, steam, and etc.
- Wide measuring range, the low measuring limit can reach 1.5m/s.
- Integrates pressure and temperature sensors to monitor online gas pressure and temperature.

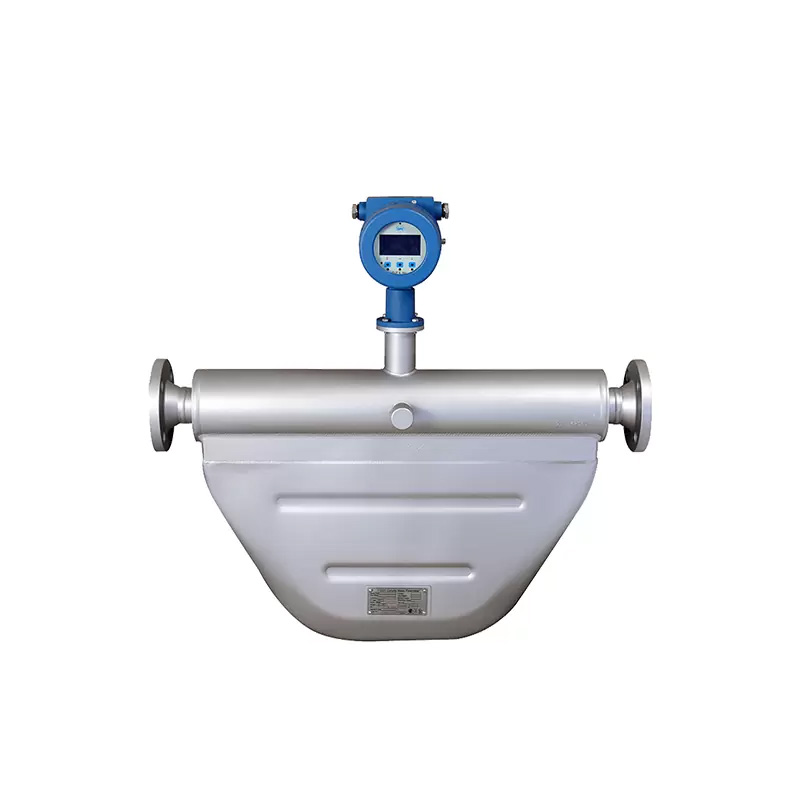

Caudalímetros Másicos Coriolis
Principio de funcionamiento:
El vapor (como masa en movimiento) pasa a través de tubos vibrantes. El efecto Coriolis provoca un cambio de fase proporcional al caudal másico.
Ventajas:
- Medición directa del caudal másico, independiente de la temperatura y presión
- Precisión extremadamente alta
- También proporciona datos de densidad y temperatura
Desventajas:
- Costo elevado
- Limitado a caudales bajos o medios y diseños específicos de alta presión
Aplicaciones típicas:
Medición de alta precisión en instalaciones químicas, farmacéuticas y de investigación donde la exactitud es prioritaria.
- Alta precisión de hasta ±0,1 %, Buena fiabilidad
- Buenas prestaciones de estabilidad cero y antiinterferencias
- Sin piezas móviles, no requiere mantenimiento
- Comunicación digital múltiple, incluido Hart
Caudalímetros de Presión Diferencial (DP)
Principio de funcionamiento:
Los caudalímetros DP utilizan una placa de orificio, tubo Venturi o tobera para crear una caída de presión proporcional al cuadrado del caudal de vapor. Un transmisor de presión diferencial mide la diferencia de presión, a partir de la cual se calcula el flujo.
Ventajas:
- Tecnología comprobada y ampliamente aceptada
- Apta para vapor saturado y sobrecalentado
- Puede utilizarse en tuberías de gran diámetro y sistemas de alta presión
Desventajas:
- Requiere compensación de presión y temperatura para mantener la precisión
- La restricción de flujo provoca pérdida de energía
- Se necesita mantenimiento por desgaste de la placa de orificio
Aplicaciones típicas:
Centrales eléctricas, refinerías y redes de calefacción que utilizan vapor de media o alta presión.

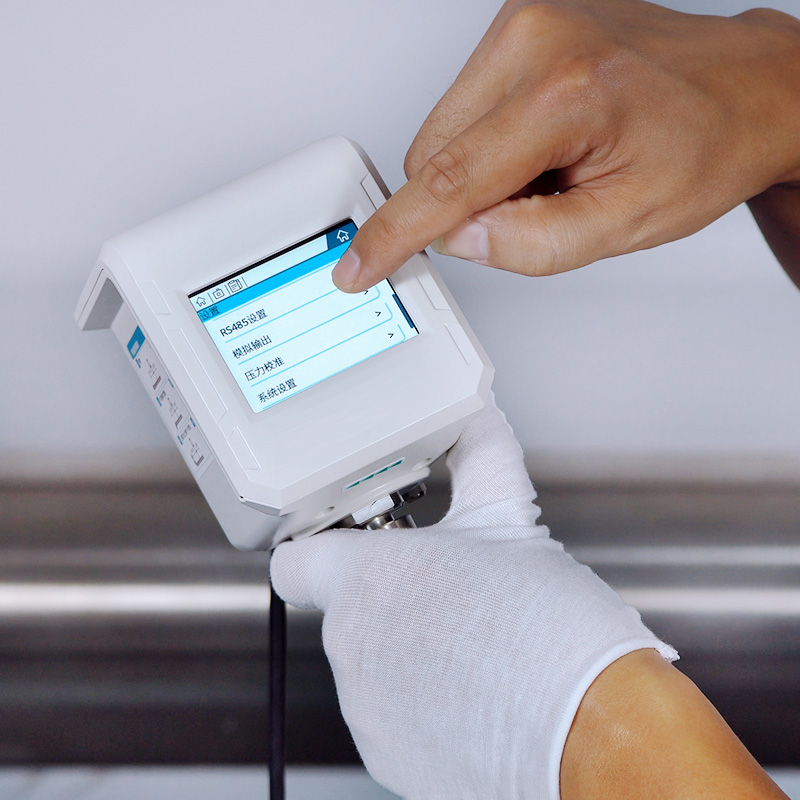

- Aplicable a la medición de aire sucio y húmedo
- La autocalibración en línea reduce la desviación de los datos
- alta sensibilidad, el límite inferior es de hasta 5 Nm/s
- Relación de reducción de 1:60
- Medición bidireccional del caudal
- Integra sensores de presión y temperatura para controlar en línea la presión y la temperatura del gas
- Sin piezas móviles, baja caída de presión
- No le afectan las vibraciones de las tuberías
Cómo Elegir el Caudalímetro de Vapor Adecuado
La selección del caudalímetro correcto depende de varios parámetros clave. A continuación se indican los factores esenciales para garantizar precisión, fiabilidad y rentabilidad.
Tipo de Vapor: Saturado vs. Sobrecalentado
- Vapor saturado: Los caudalímetros DP o de vórtice suelen ser la mejor opción, ya que manejan bien el condensado y las variaciones de densidad.
- Vapor sobrecalentado: Los caudalímetros de vórtice o Coriolis son ideales por su capacidad de soportar altas temperaturas y condiciones estables de vapor.
Rango de Caudal y Tamaño de la Tubería
- Para tuberías de gran diámetro y altos caudales, los caudalímetros DP y de tubo Pitot son económicos y resistentes.
- Para aplicaciones de bajo caudal y alta precisión, el caudalímetro másico Coriolis ofrece una precisión inigualable.
Condiciones de Presión y Temperatura
Verifica que los materiales y el diseño del caudalímetro soporten la temperatura y presión máximas del vapor en tu sistema. Por ejemplo, el vapor sobrecalentado a 3 MPa tiene una temperatura de aproximadamente 234 °C, mientras que a 6 MPa puede superar los 275 °C.
Requisitos de Precisión y Control
- Si se requiere equilibrio energético preciso o control de procesos, opta por caudalímetros Coriolis o de vórtice.
- Si solo se necesita monitoreo general, los DP o tubo Pitot ofrecen soluciones fiables y rentables.
Instalación y Mantenimiento
- Elige un caudalímetro que se adapte a la longitud de tubería disponible, orientación y capacidad de mantenimiento.
- Las opciones no intrusivas, como los caudalímetros de vórtice, reducen el tiempo de inactividad y simplifican la instalación.
Presupuesto y Costo del Ciclo de Vida
Aunque los caudalímetros Coriolis ofrecen el mejor rendimiento, también son los más costosos. Los de vórtice y DP ofrecen un excelente equilibrio entre costo y fiabilidad para la mayoría de las aplicaciones con vapor. Siempre considera el costo total de propiedad, no solo el precio de compra.
El vapor es una utilidad indispensable en muchas industrias, pero su alta temperatura, densidad variable y presión hacen que medir su flujo con precisión sea un desafío. Elegir el caudalímetro de vapor adecuado garantiza eficiencia energética, estabilidad en los procesos y seguridad operativa. Al seleccionar tu instrumento, considera siempre el tipo de vapor, las condiciones de operación, la precisión deseada y el presupuesto. El caudalímetro correcto no solo mejora el control del proceso, sino que también ofrece importantes ahorros de energía y beneficios de sostenibilidad.
