Controladores de Flujo Másico vs. Caudalímetros Másicos

En industrias donde la medición precisa de gases y líquidos es crítica, a menudo surgen dos términos: Controladores de Flujo Másico (MFCs) y Caudalímetros Másicos (MFMs). A primera vista, pueden parecer similares porque ambos están diseñados para medir el flujo en términos de masa por unidad de tiempo. Sin embargo, existen diferencias fundamentales en su diseño, propósito y aplicaciones.

Elegir el instrumento adecuado para tu proceso depende de si necesitas solo medición o medición con control activo. En este artículo, exploraremos qué son los MFCs y los MFMs, cómo funcionan, las diferencias entre ellos y dónde es más útil cada uno.

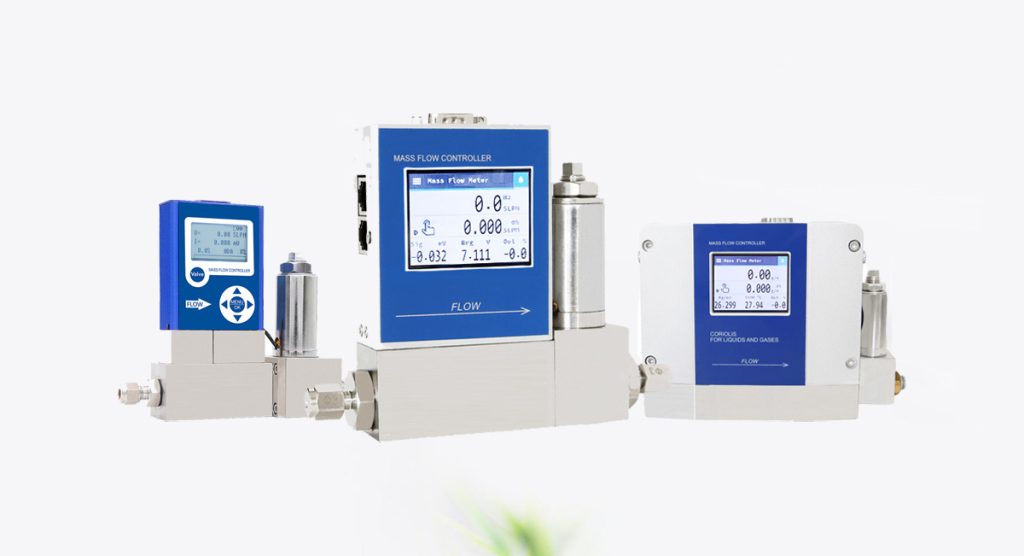

1. ¿Qué es un Controlador de Flujo Másico (MFC)?

Un Controlador de Flujo Másico (MFC) es un dispositivo de precisión diseñado para medir y controlar el flujo de gases o líquidos. A diferencia de los medidores simples, que solo proporcionan datos de medición, los MFCs regulan activamente el flujo para que coincida con un valor establecido por el usuario.

1.1 Cómo funcionan los MFCs

• La mayoría de los MFCs utilizan un sensor de flujo másico térmico. Una pequeña porción del gas se desvía a través de un tubo capilar que contiene sensores de temperatura. A medida que el gas fluye, transporta calor y el cambio en la distribución de temperatura es proporcional a la tasa de flujo másico.
• El MFC compara esta tasa de flujo medida con el valor deseado.
• Una válvula de control integrada se ajusta automáticamente para aumentar o disminuir el flujo, manteniéndolo en el nivel objetivo.

Algunos MFCs avanzados utilizan sensores basados en Coriolis, que miden la fuerza ejercida sobre un tubo vibrante por la masa en movimiento del fluido. Esto proporciona una precisión aún mayor y es ideal para aplicaciones con múltiples gases o composición variable.

1.2 Características clave de los MFCs

• Proporcionan tanto medición como control en lazo cerrado
• Adecuados para aplicaciones de bajo flujo, a menudo medidos en SCCM (centímetros cúbicos estándar por minuto) hasta SLPM (litros estándar por minuto)
• Ofrecen protocolos de comunicación digital como RS485, Profibus o EtherCAT para integración en sistemas automatizados
• Normalmente calibrados para un gas o líquido específico, aunque existen algunos MFCs multi-gas

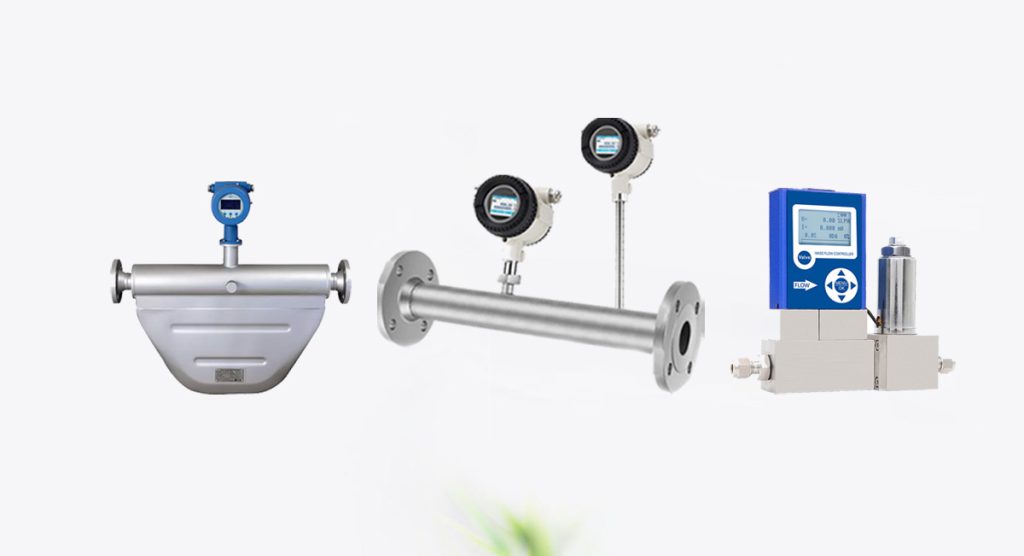

2. ¿Qué es un Caudalímetro Másico (MFM)?

Un Caudalímetro Másico (MFM) es un dispositivo diseñado para medir la tasa de flujo másico de un gas o líquido pero no lo controla. Su función es puramente diagnóstica y de monitoreo, no regulatoria.

2.1 Cómo funcionan los MFMs

Los MFMs pueden basarse en varias tecnologías de medición:

• Caudalímetros Coriolis: Miden la deflexión de un tubo vibrante al pasar el fluido, proporcionando una lectura directa del flujo másico.
• Caudalímetros másicos térmicos: Usan el mismo principio de transferencia de calor que los MFCs pero sin la válvula de control integrada.
• Caudalímetros másicos por presión diferencial (DP): Infieren el flujo másico a partir de la caída de presión medida a través de una restricción conocida.

2.2 Características clave de los MFMs

• Proporcionan medición precisa de flujo másico solamente
• Cubren un rango de flujo mucho más amplio en comparación con los MFCs
• A menudo se usan en aplicaciones industriales a gran escala
• Pueden estar diseñados para entornos difíciles con alta presión y temperatura

3. Diferencias entre Controladores de Flujo Másico y Caudalímetros Másicos

Aunque ambos instrumentos miden el flujo másico, sus diferencias son significativas.

Característica	Controlador de Flujo Másico (MFC)	Caudalímetro Másico (MFM)
Función principal	Medición y control activo	Solo medición
Válvula de control	Sí, integrada	No
Salida	Datos de flujo + flujo regulado	Solo datos de flujo
Aplicaciones	Dosificación de bajo flujo y alta precisión	Monitoreo en rangos de flujo pequeños y grandes
Costo	Más alto debido a la capacidad de control	Más bajo en comparación con MFCs
Complejidad	Más complejo, requiere calibración	Diseño más simple, mantenimiento más fácil
Precisión	Alta precisión en bajo flujo	Alta precisión en rangos de flujo más amplios

En resumen:

• Los MFCs son mejores cuando se necesita control activo del flujo.
• Los MFMs son mejores cuando solo se necesita monitorear el flujo.

4. Aplicaciones de los Controladores de Flujo Másico (MFCs)

Los MFCs se utilizan ampliamente en industrias de precisión donde la estabilidad del flujo es crítica:

• Fabricación de semiconductores: Para suministrar cantidades controladas de gases de proceso durante la fabricación de obleas.
• Laboratorios e I+D: Para dosificación precisa de gases en experimentos.
• Biotecnología y farmacéutica: Para mantener ambientes gaseosos estériles y consistentes en biorreactores.
• Celdas de combustible: Para regular el suministro de hidrógeno y oxígeno.
• Sistemas de mezcla de gases: Para controlar múltiples entradas de gas en proporciones definidas.

En estos casos, una variación no controlada del flujo podría comprometer la seguridad, la calidad del producto o la precisión experimental.

5. Aplicaciones de los Caudalímetros Másicos (MFMs)

Los MFMs se usan en aplicaciones industriales a gran escala donde el monitoreo es esencial, pero no se requiere control activo:

• Petróleo y Gas: Medición de gas natural, GNL y productos de refinería.
• Generación de energía: Monitoreo de gases de combustión, vapor y alimentación de combustible.
• Procesamiento químico: Medición de gases y líquidos de proceso para eficiencia y cumplimiento.
• Alimentos y bebidas: Monitoreo de CO₂ en bebidas carbonatadas.
• Monitoreo ambiental: Medición de emisiones y gases de escape para cumplimiento normativo.

Estas industrias valoran los MFMs porque ofrecen alta fiabilidad en amplios rangos de flujo, incluso en entornos exigentes.

6. Cómo elegir entre un MFC y un MFM

Al decidir si usar un MFC o un MFM, considere lo siguiente:

1. ¿Necesita control o solo medición?
   • Elija un MFC si necesita establecer y mantener un flujo específico.
   • Elija un MFM si solo necesita monitorear el flujo.
2. ¿Cuál es su rango de flujo?
   • Los MFCs son ideales para bajo flujo.
   • Los MFMs pueden manejar flujos bajos y muy altos.
3. ¿Cuál es su presupuesto?
   • Los MFCs son más costosos pero ahorran tiempo y mejoran la precisión.
   • Los MFMs son rentables si no se necesita control.
4. ¿Cuál es el requisito de su industria?
   • Industrias de alta tecnología como semiconductores casi siempre requieren MFCs.
   • Industrias a gran escala como petróleo y gas confían en los MFMs.

Tanto los Controladores de Flujo Másico como los Caudalímetros Másicos son herramientas indispensables en la medición industrial y el control de procesos. Aunque comparten el objetivo común de medir el flujo en términos de masa, sus roles son distintos:

• Los MFCs miden y regulan activamente el flujo, siendo la opción para aplicaciones de bajo flujo y alta precisión.
• Los MFMs proporcionan medición precisa del flujo en un rango más amplio, siendo la opción para monitoreo en procesos industriales a gran escala.

Comprender las diferencias y seleccionar el instrumento adecuado puede mejorar significativamente la eficiencia del proceso, la calidad del producto y la confiabilidad operativa en general.
