Guía Completa de los Caudalímetro Volumétricos
Uno de los tipos de caudalímetros más importantes en estos sectores es el caudalímetro volumétrico. Como su nombre lo indica, estos medidores miden el volumen de un fluido que pasa a través de ellos, proporcionando datos precisos y confiables para diferentes aplicaciones industriales. En este artículo, profundizaremos en los caudalímetro volumétricos, explorando qué es el flujo volumétrico, los diferentes tipos de caudalímetros volumétricos, cómo funcionan y cómo elegir el más adecuado para tus necesidades.
¿Qué es el Flujo Volumétrico?
El flujo volumétrico se refiere al volumen de fluido que pasa por una tubería, conducto u otro canal durante un período de tiempo determinado. Generalmente, se mide en unidades como litros por minuto (LPM), metros cúbicos por hora (m³/h) o galones por minuto (GPM). La medición del flujo volumétrico es fundamental en industrias donde mantener una cantidad precisa de fluido es necesario para garantizar un rendimiento óptimo y la calidad del producto.
El flujo volumétrico no considera la presión ni la temperatura del fluido; se centra únicamente en el volumen de fluido que se mueve a través de un área definida en un tiempo específico. Esto lo diferencia de otros tipos de mediciones de flujo que pueden enfocarse en el flujo másico, la velocidad o las diferencias de presión.
¿Qué son los Caudalímetro Volumétricos?
Un caudalímetro volumétrico es un dispositivo que se utiliza para medir el volumen de un fluido (líquido o gas) mientras fluye a través de una tubería o conducto. Estos medidores miden directamente el volumen del fluido que pasa a través del medidor, capturando y desplazando un volumen conocido durante cada ciclo de medición. A medida que el fluido fluye a través del dispositivo, el medidor registra el desplazamiento y lo utiliza para calcular el caudal.
La principal ventaja de los caudalímetro volumétricos es su precisión. Al medir el volumen real del fluido, pueden proporcionar resultados altamente confiables y consistentes. Esto es esencial en aplicaciones donde la precisión es fundamental, como en la industria alimentaria, la química y la farmacéutica.
Los caudalímetro volumétricos suelen ser preferidos sobre otros tipos de caudalímetros (como los de velocidad o flujo másico) porque proporcionan una medición directa del volumen, lo que los hace más fáciles de calibrar y mantener.
Tipos de Caudalímetro Volumétricos y sus Principios de Funcionamiento
Existen varios tipos de caudalímetro volumétricos, cada uno con su principio de funcionamiento y aplicaciones específicas. Estos incluyen caudalímetro electromagnéticos, caudalímetro de turbina, caudalímetro de desplazamiento positivo, caudalímetro de vórtice y caudalímetro ultrasónicos. A continuación, exploraremos cómo funciona cada uno de ellos y qué los hace adecuados para diferentes aplicaciones.
1. Caudalímetro Electromagnéticos
Principio de Funcionamiento:
Los caudalímetro electromagnéticos operan según el principio de la Ley de Inducción de Faraday, que establece que se induce un voltaje cuando un conductor se mueve a través de un campo magnético. En un caudalímetro electromagnético, el fluido actúa como el conductor. El medidor genera un campo magnético en el tubo de flujo y, a medida que el fluido conductor (por ejemplo, agua, lodo o productos químicos) fluye a través de él, se induce un voltaje. Este voltaje es directamente proporcional al caudal, y el caudalímetro lo mide para calcular el flujo volumétrico.
Ventajas:
- Altamente preciso para líquidos conductores.
- Sin partes móviles, lo que reduce el desgaste y los requisitos de mantenimiento.
- Funciona bien con líquidos sucios o abrasivos.
- Adecuado para una amplia gama de industrias, como el tratamiento de agua, la industria alimentaria y la química.
Limitaciones:
- Requiere que el fluido sea conductor (por ejemplo, agua, ácidos o lodos).
Características:
- Medición fiable con precisión constante.
- Revestimiento de PU, PFA, ETFE o FEP: excelente resistencia química y a la abrasión.
- Amplia gama de materiales para los electrodos.
- Colores y apariencia personalizables según lo solicitado.
- También disponible en construcciones específicas para el cliente.
- Sin partes móviles, sin desgaste, sin pérdida de presión.

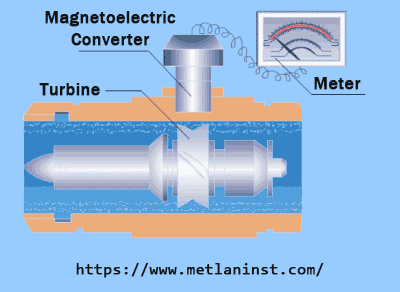

2. Caudalímetro de Turbina
Principio de Funcionamiento:
Los caudalímetro de turbina miden el caudal detectando la velocidad de rotación de una turbina colocada en el flujo del fluido. A medida que el fluido pasa a través del medidor, hace girar las palas de la turbina. La velocidad a la que gira la turbina es directamente proporcional a la velocidad del fluido y, conociendo el área transversal de la tubería y la velocidad de rotación de la turbina, se puede calcular el flujo volumétrico.
Ventajas:
- Alta precisión para líquidos limpios y de baja viscosidad.
- Ideal para aplicaciones en petróleo y gas, productos farmacéuticos y alimentarios.
- Diseño relativamente simple y rentable para muchas aplicaciones.
Limitaciones:
- No es adecuado para fluidos de alta viscosidad o lodos debido al riesgo de daño a la turbina.
- La precisión puede verse afectada por cambios en la temperatura o presión del fluido.
Características:
- Cada caudalímetro es calibrado y se le asigna un número de serie único que corresponde a todos los datos de calibración.
- Diseñado específicamente para aplicaciones de bajo caudal.
- Colores y apariencia personalizables según lo solicitado.
- También disponible en construcciones específicas para el cliente.
- Pantalla LCD disponible en inglés, español, francés y otros idiomas bajo pedido.
3. Caudalímetro de Desplazamiento Positivo
Principio de Funcionamiento:
Los caudalímetro de desplazamiento positivo funcionan capturando un volumen conocido de fluido y contando cuántas veces se desplaza ese volumen a medida que el fluido fluye a través del medidor. Estos medidores suelen utilizar cámaras o pistones que se llenan y vacían con fluido en cada ciclo, lo que permite al medidor medir directamente el flujo volumétrico.
Algunos tipos comunes de caudalímetro de desplazamiento positivo incluyen medidores de pistón rotativo, medidores de engranajes y medidores de diafragma.
Ventajas:
- Extremadamente precisos, especialmente para caudales bajos.
- Miden el flujo volumétrico real, independientemente de las propiedades del fluido como la presión, la temperatura o la viscosidad.
- Pueden manejar una amplia variedad de fluidos, incluidos aceites, productos químicos y líquidos de alta viscosidad.
Limitaciones:
- Las partes mecánicas pueden desgastarse con el tiempo, lo que requiere un mantenimiento regular.
- No son ideales para caudales muy altos o para fluidos con sólidos suspendidos.
Características:
- Cada caudalímetro es calibrado y se le asigna un número de serie único que corresponde a todos los datos de calibración.
- Alta precisión de hasta ±0,1 %, con presión de proceso de hasta 110 bar (1595 psi).
- Funcionamiento estable con bajo nivel de ruido.
- Buen rendimiento contra interferencias y larga vida útil.
- Alta adaptabilidad a cambios en la viscosidad.
- Disponible también en construcciones específicas según las necesidades del cliente.
4. Caudalímetro de Vórtice
Principio de Funcionamiento:
Los caudalímetro de vórtice operan según el principio de la calle de vórtices de Kármán, donde un fluido que pasa sobre un cuerpo de obstrucción (un cilindro o una obstrucción rectangular en el camino del flujo) crea vórtices a ambos lados del cuerpo. La frecuencia con la que se generan estos vórtices es proporcional a la velocidad del flujo. Midiendo la frecuencia de los vórtices, el medidor puede calcular el flujo volumétrico del fluido.
Características:
- Cada caudalímetro es calibrado y se le asigna un número de serie único que corresponde a todos los datos de calibración.
- Diseñado para aplicaciones de alta temperatura de hasta +400 °C / +750 °F.
- Colores y apariencia personalizables según lo solicitado.
- Disponible también en construcciones específicas según las necesidades del cliente.
- Pantalla LCD disponible en inglés, español, francés y otros idiomas bajo pedido.

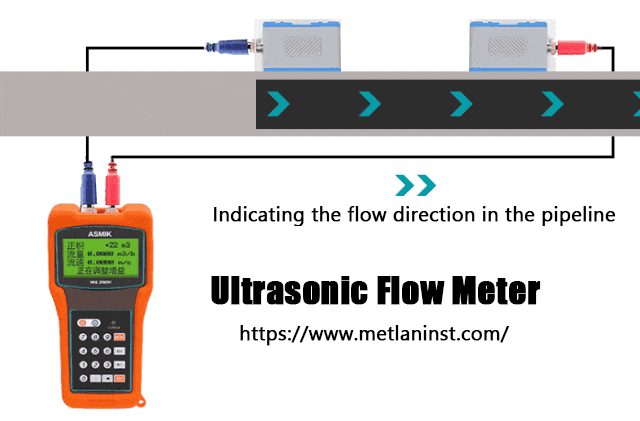

5. Caudalímetro Ultrasónicos
Principio de Funcionamiento:
Medidores ultrasónicos Doppler: Estos medidores miden el cambio de frecuencia de las ondas sonoras reflejadas por partículas o burbujas presentes en el fluido. Este cambio de frecuencia proporciona información sobre la velocidad del flujo y permite calcular el caudal.
Medidores ultrasónicos de tiempo de tránsito: Estos medidores envían señales ultrasónicas en sentido ascendente y descendente a través del fluido. La diferencia en el tiempo que tardan las ondas sonoras en viajar en cada dirección se utiliza para calcular la velocidad del flujo, y a partir de esto, se deriva el caudal volumétrico.
Ventajas:
- No tienen partes móviles, lo que los hace prácticamente libres de mantenimiento.
- Son no intrusivos, ya que pueden instalarse externamente sobre la tubería.
- Aptos para una amplia gama de fluidos, incluidos líquidos limpios y sucios, lodos y gases.
- Alta precisión, especialmente en aplicaciones como el tratamiento de agua, gasoductos y plantas químicas.
Limitaciones:
- Los medidores de tiempo de tránsito requieren un fluido limpio y homogéneo para obtener lecturas precisas.
- Pueden ser más costosos que otros tipos de caudalímetros.
- Limitados por el tamaño de la tubería y el grosor de las paredes en algunos casos.
Cómo Elegir el Caudalímetro Volumétrico Adecuado
La selección del caudalímetro volumétrico adecuado depende de varios factores, como las características del fluido, la precisión requerida, el entorno de operación y la aplicación específica. A continuación, se presentan algunas consideraciones clave para ayudarte a elegir el mejor caudalímetro para tus necesidades:
1. Tipo y Propiedades del Fluido
- Viscosidad: Los fluidos de alta viscosidad pueden no fluir fácilmente a través de ciertos medidores, como los de turbina o de vórtice. Los caudalímetros de desplazamiento positivo son ideales para este tipo de fluidos.
- Conductividad: Para los caudalímetros electromagnéticos, el fluido debe ser conductor (como agua o ácidos). Los fluidos no conductores requerirán un tipo diferente de caudalímetro.
- Sólidos Suspendidos: Si el fluido contiene partículas o sólidos, un caudalímetro de desplazamiento positivo o un caudalímetro ultrasónico (según la naturaleza de los sólidos) sería una mejor opción.
2. Rango de Flujo
Si necesitas medir tanto caudales muy bajos como muy altos, elige un caudalímetro con un rango de flujo amplio, como los caudalímetro ultrasónicos o los de desplazamiento positivo.
3. Requisitos de Precisión
- Para aplicaciones que exigen una alta precisión, los caudalímetro de desplazamiento positivo suelen ser la mejor opción debido a su medición directa del volumen.
- Para aplicaciones con requisitos de menor precisión, un caudalímetro de vórtice o de turbina puede ser suficiente.
4. Mantenimiento y Durabilidad
- Si buscas una solución de bajo mantenimiento, considera un caudalímetro de vórtice, ultrasónico o electromagnético, ya que no tienen partes móviles.
- Si el entorno es agresivo o el fluido es abrasivo, los caudalímetro de desplazamiento positivo o de turbina pueden ser más adecuados, pero es importante tener en cuenta que sus componentes mecánicos pueden requerir mantenimiento con el tiempo.
5. Entorno de Aplicación
- Presión y Temperatura de Operación: Asegúrate de que el caudalímetro elegido pueda manejar los rangos de temperatura y presión típicos de tu proceso.
- Espacio de Instalación: Algunos caudalímetro, como los ultrasónicos o electromagnéticos, pueden ser más adecuados para espacios reducidos, ya que a veces pueden instalarse externamente.
Los caudalímetro volumétricos son herramientas indispensables en muchas industrias, ya que ofrecen mediciones precisas y confiables del flujo de fluidos. Ya sea que trabajes con agua, productos químicos, aceites o gases, seleccionar el tipo adecuado de caudalímetro volumétrico, ya sea un caudalímetro electromagnético, de turbina, de desplazamiento positivo, de vórtice o ultrasónico, depende de comprender las características únicas de tu aplicación y fluido.
Al considerar cuidadosamente las propiedades del fluido, el rango de flujo, los requisitos de precisión y las condiciones del entorno, puedes seleccionar el mejor caudalímetro volumétrico para garantizar un rendimiento óptimo, eficiencia y durabilidad en tus operaciones.
