Guía completa para seleccionar caudalímetros químicos

En las industrias químicas y de procesos, la medición y el control precisos del flujo de fluidos son fundamentales para garantizar la calidad del producto, la seguridad y la eficiencia.

Los productos químicos suelen variar ampliamente en viscosidad, corrosividad, temperatura y presión, lo que convierte la medición del flujo en un desafío técnico que requiere instrumentos especializados.

¿Qué es un caudalímetro químico?

Un caudalímetro químico es un instrumento diseñado para medir la tasa de flujo o el volumen total de fluidos químicos que pasan a través de una tubería. Estos fluidos pueden incluir productos químicos líquidos, ácidos corrosivos, álcalis, disolventes, combustibles e incluso gases químicos.

El objetivo de un caudalímetro químico es garantizar que se suministren, mezclen o reaccionen cantidades precisas de productos químicos según sea necesario en los procesos industriales.

La medición precisa del flujo es esencial en sectores como:

• Fabricación química (dosificación de ácidos y bases, mezcla de disolventes)
• Producción farmacéutica (proporciones exactas de ingredientes)
• Procesos petroquímicos y de refinería (monitoreo de combustibles y lubricantes)
• Tratamiento de agua y aguas residuales (control de cloro o del pH)
• Industria alimentaria y de bebidas (productos químicos de limpieza y esterilización)

En resumen, los caudalímetros químicos son herramientas indispensables donde las reacciones químicas, la dilución o el control de dosificación dependen de datos de flujo precisos.

Importancia y desafíos de medir el flujo químico

Medir con precisión el flujo de productos químicos es esencial no solo para la calidad del producto y la eficiencia del proceso, sino también para la seguridad y el cumplimiento normativo.

Muchos productos químicos son corrosivos, volátiles o tóxicos, y una medición incorrecta puede provocar riesgos de seguridad, ineficiencias del proceso o infracciones ambientales.

Por qué la medición del flujo químico es importante

• Dosificación y mezcla precisas – Garantiza las proporciones correctas de productos químicos en reacciones y formulaciones.
• Seguridad del proceso – Evita fugas, sobrepresión o reacciones peligrosas provocadas por un flujo incorrecto.
• Control de costos – Reduce el desperdicio y optimiza el consumo de recursos.
• Cumplimiento normativo – Mantiene el cumplimiento de las normativas de seguridad y medio ambiente.

Desafíos en la medición del flujo químico

1. Productos químicos corrosivos o reactivos Muchos ácidos, álcalis o disolventes pueden corroer o degradar materiales estándar como el acero inoxidable o el aluminio. Por lo tanto, las partes húmedas o incluso las principales deben fabricarse con materiales resistentes a la corrosión como PTFE, PFA, PVDF o Hastelloy.
2. Viscosidad y densidad variables Los fluidos químicos pueden variar desde disolventes de baja viscosidad hasta resinas u aceites altamente viscosos. Algunos caudalímetros son sensibles a los cambios de viscosidad, lo que los hace inadecuados para ciertas aplicaciones.
3. Extremos de temperatura y presión Procesos como la polimerización o la destilación pueden implicar altas temperaturas (hasta 300 °C) y altas presiones, lo que afecta la precisión del sensor y la compatibilidad de los materiales.
4. Presencia de partículas o burbujas de gas Las suspensiones (slurries) o líquidos aireados pueden interferir con las lecturas en los caudalímetros volumétricos o basados en la velocidad.
5. Ambientes peligrosos Las plantas químicas suelen requerir caudalímetros a prueba de explosión o intrínsecamente seguros, certificados para áreas peligrosas (ATEX, IECEx).

Por estas razones, seleccionar un caudalímetro químico adecuado requiere una cuidadosa evaluación de las propiedades químicas y las condiciones de operación.

Tipos de caudalímetros recomendados para aplicaciones químicas

No todos los caudalímetros son adecuados para productos químicos.

A continuación, se presentan los tipos más comunes recomendados para medir diferentes tipos de fluidos químicos, junto con sus principios de funcionamiento, ventajas y limitaciones.

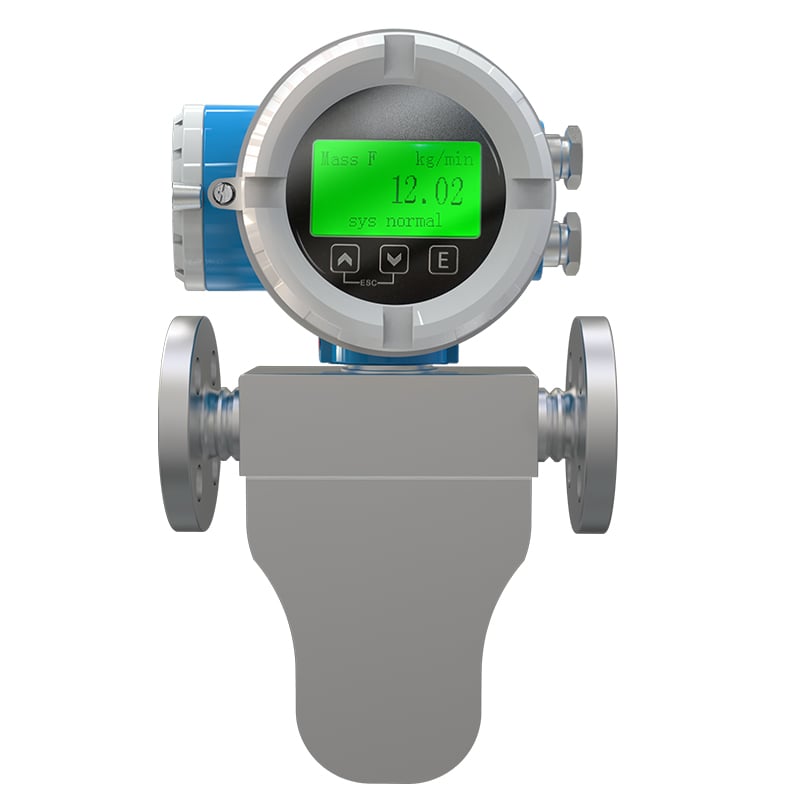

Caudalímetros másicos Coriolis

Principio de funcionamiento:

Miden el flujo másico de los fluidos detectando la deflexión causada por el movimiento del fluido a través de tubos vibrantes.

Ventajas principales:

• Medición directa del flujo másico (sin compensación de densidad)
• Alta precisión (±0.1–0.2 %)
• Apto para líquidos, lodos (slurries) y gases
• Ideal para productos químicos corrosivos o de alta viscosidad

Limitaciones:

• Costo inicial elevado
• Sensible a las vibraciones externas

Ideal para:

Procesos críticos como dosificación de ácidos, entrega de disolventes, producción de polímeros y fabricación farmacéutica.

Caudalímetros másicos térmicos

Principio de funcionamiento:

Miden el flujo de gas detectando la disipación de calor causada por el gas al pasar por un sensor calentado.

Ventajas principales:

• Ideales para gases químicos como nitrógeno, hidrógeno o cloro
• Miden directamente el flujo másico (independiente de la presión y la temperatura)
• Sin partes móviles – bajo mantenimiento

Limitaciones:

• Solo para gases secos y limpios
• No aptos para líquidos ni mezclas de gas húmedo

Ideal para:

Monitorear el flujo de gases químicos en sistemas de inertización, mezcla de gases o detección de fugas.

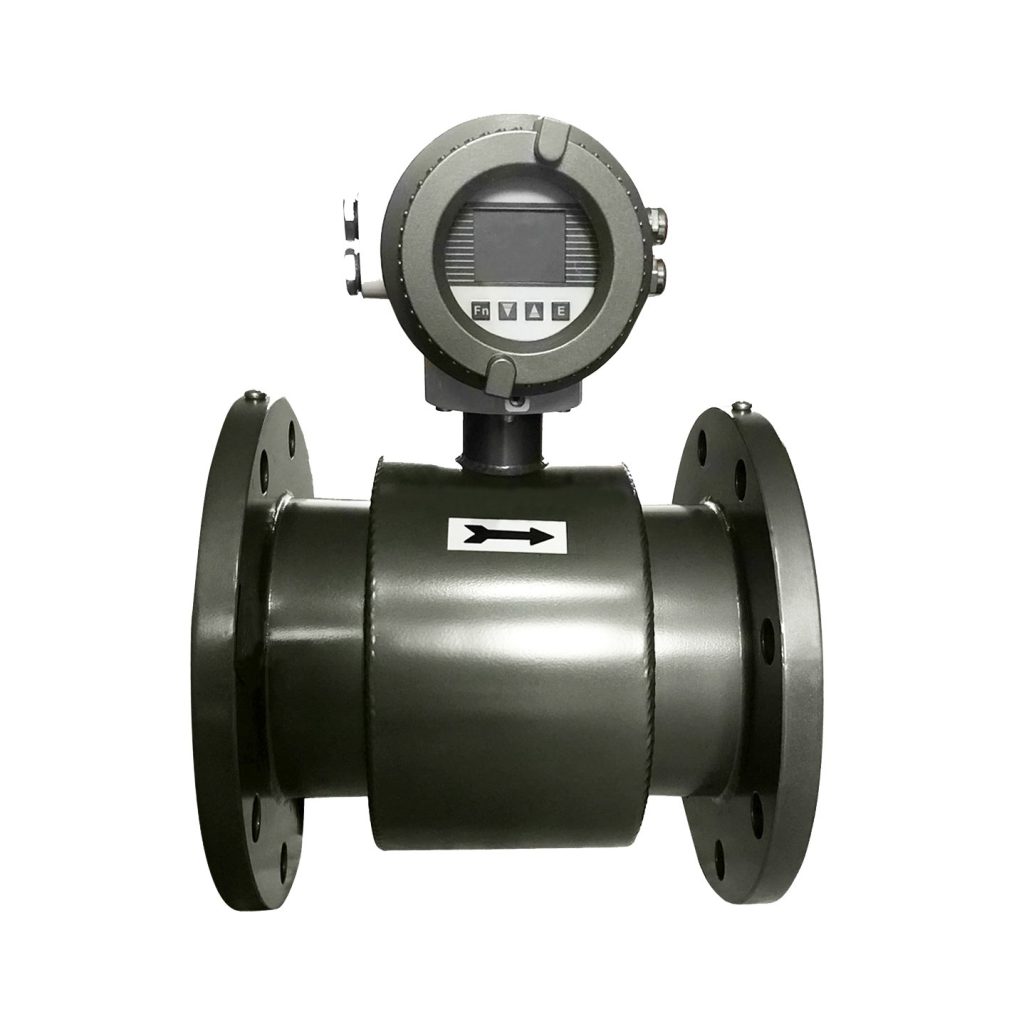

Caudalímetros magnéticos

Principio de funcionamiento:

Operan según la ley de inducción electromagnética de Faraday, midiendo el voltaje generado por los líquidos conductores al pasar a través de un campo magnético.

Ventajas principales:

• Sin partes móviles
• Excelente para líquidos corrosivos y conductores
• Alta precisión incluso con variaciones de viscosidad

Limitaciones:

• Solo aptos para líquidos conductores

Ideal para:

Ácidos, bases, soluciones salinas, aguas residuales y suspensiones químicas (slurries).

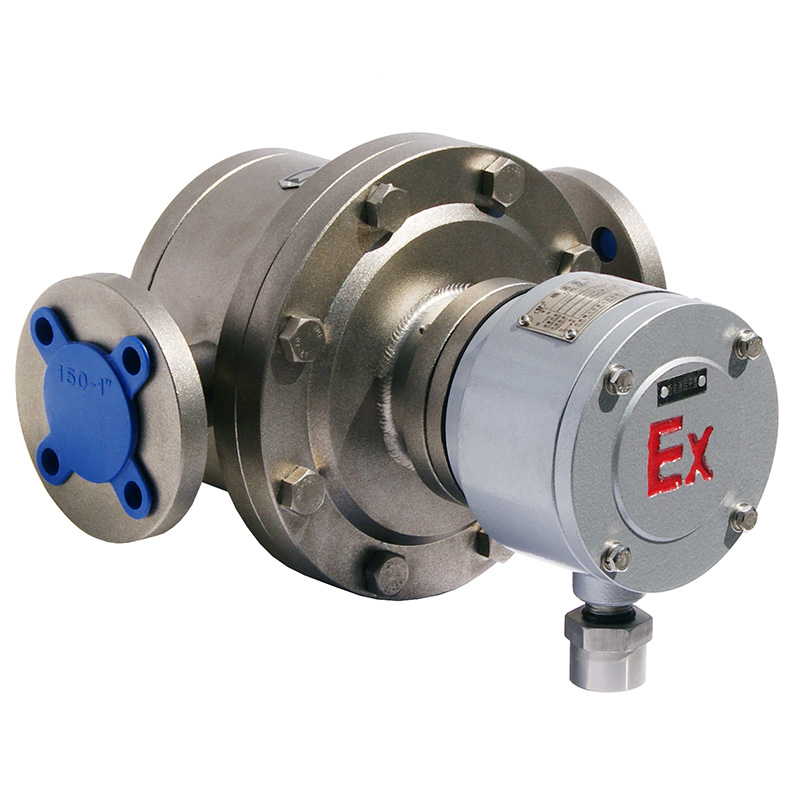

Caudalímetros de desplazamiento positivo

Principio de funcionamiento:

Capturan físicamente un volumen fijo de fluido y cuentan cuántas veces se llena y vacía la cámara.

Ventajas principales:

• Excelente para fluidos de alta viscosidad como aceites, adhesivos o resinas
• Alta precisión incluso a bajos caudales
• Independientes del perfil de flujo y de la orientación de la tubería

Limitaciones:

• Contienen partes móviles que requieren mantenimiento
• No aptos para fluidos abrasivos o con partículas

Ideal para:

Lubricantes, pinturas, polímeros y líquidos químicos no corrosivos.

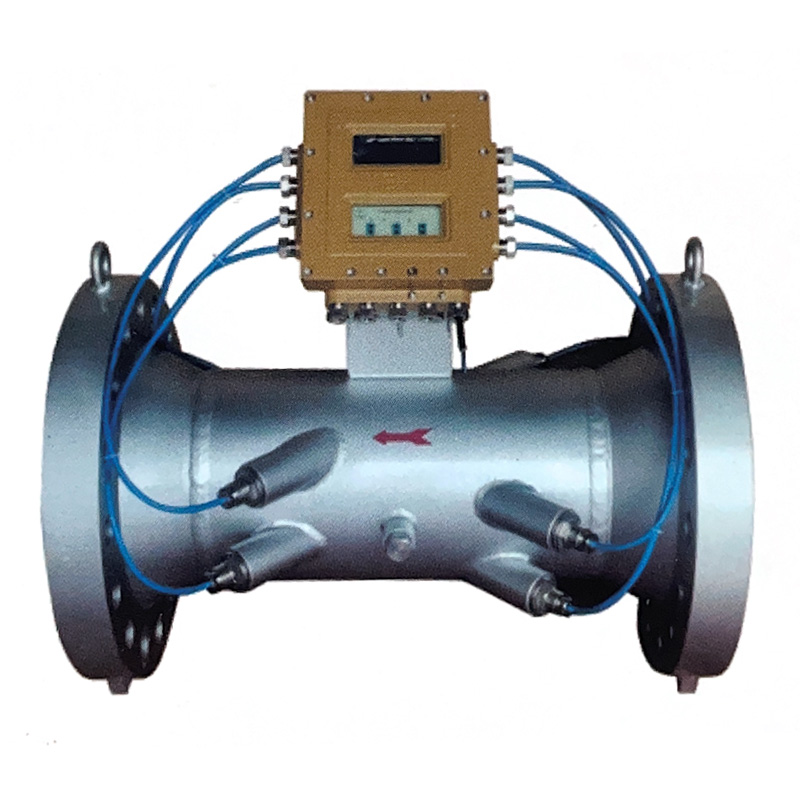

Caudalímetros ultrasónicos

Principio de funcionamiento:

Miden la velocidad del flujo mediante ondas sonoras, ya sea con el método de tiempo de tránsito o Doppler.

Ventajas principales:

• No intrusivos (disponibles en versión clamp-on)
• Funcionan con líquidos conductores y no conductores
• Adecuados para procesos corrosivos o estériles

Limitaciones:

• La precisión se ve afectada por burbujas o sólidos suspendidos
• Requieren una superficie de tubería limpia para la instalación clamp-on

Ideal para:

Disolventes, líquidos de enfriamiento y ácidos corrosivos donde debe evitarse la contaminación.

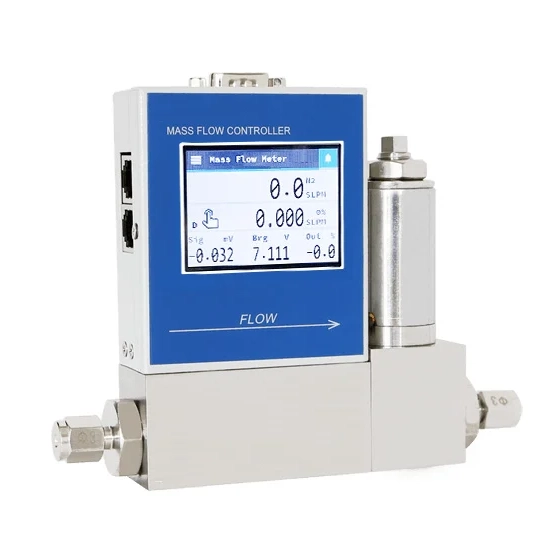

Controladores de flujo másico de gas (MFCs)

Principio de funcionamiento:

Combinan un sensor de flujo másico, una válvula y un circuito de control para medir y controlar el flujo de gas en tiempo real.

Ventajas principales:

• Permiten control preciso del flujo, no solo medición
• Compactos, ideales para procesos de laboratorio o escala piloto
• Funcionan bien con gases reactivos o especiales

Limitaciones:

• Diseñados principalmente para bajos caudales

Ideal para:

Mezcla de gases, recubrimientos y estudios catalíticos.

Cómo elegir el caudalímetro químico adecuado

Seleccionar el caudalímetro químico correcto requiere evaluar varios parámetros técnicos y químicos.

A continuación, los principales criterios para guiar tu elección:

1. Identificar las propiedades del químico

• Corrosividad: Usa materiales como PTFE, PFA o Hastelloy para ácidos o álcalis agresivos.
• Conductividad: Usa caudalímetros magnéticos para líquidos conductores; para no conductores, considera ultrasónicos o Coriolis.
• Viscosidad: Para fluidos viscosos, los de desplazamiento positivo o Coriolis funcionan mejor.

2. Definir el rango de flujo y el tamaño de la tubería

Cada medidor tiene un rango óptimo. Los medidores sobredimensionados o subdimensionados reducen la precisión.

Asegúrate de que el rango del medidor coincida con el caudal real del proceso.

3. Condiciones de operación

• La temperatura y la presión deben estar dentro de los límites del medidor.
• En ambientes peligrosos, selecciona modelos a prueba de explosión o intrínsecamente seguros.

4. Requisitos de instalación

• Considera el espacio disponible, la orientación y el acceso para mantenimiento.
• Los caudalímetros ultrasónicos tipo clamp-on son ideales cuando no se puede modificar la tubería.

5. Salida y comunicación

Los caudalímetros químicos modernos admiten 4–20 mA, Modbus, HART u otras salidas digitales para integración en sistemas de control de procesos.

6. Precisión y mantenimiento

Si la precisión es crítica (por ejemplo, en mezcla o dosificación química), elige Coriolis o magnéticos.

Algunos proveedores, como Metlan Instruments, ofrecen caudalímetros de desplazamiento positivo de muy alta precisión.
