Tipos de Caudalímetros de Gas: Una Guía Completa

La medición precisa del flujo de gas es fundamental en industrias que van desde la distribución de gas natural hasta el procesamiento químico, la fabricación de semiconductores y la investigación de laboratorio. Elegir el caudalímetro de gas adecuado depende no solo de la precisión requerida y el presupuesto, sino también del tipo de gas, el rango de caudal y las condiciones ambientales.

Este artículo proporciona una visión completa de los tipos de caudalímetros de gas, incluyendo sus principios de funcionamiento, aplicaciones adecuadas, ventajas y limitaciones, además de ofrecer orientación sobre cómo seleccionar la mejor opción para sus necesidades.

Comprensión de los Tipos de Gas

Antes de seleccionar un caudalímetro, es esencial comprender la naturaleza del gas que se va a medir. Las propiedades del gas influyen significativamente en la precisión de la medición, la vida útil del caudalímetro y los requisitos de mantenimiento.

1. Gas Seco

• Definición: Gas sin contenido significativo de humedad, por ejemplo, aire comprimido, nitrógeno, argón.
• Desafíos: Mínimos, aunque la contaminación, la niebla de aceite o el polvo aún pueden causar desgaste en los caudalímetros mecánicos.
• Implicación: La mayoría de los caudalímetros funcionan bien; los caudalímetros másicos térmicos y los caudalímetros Coriolis suelen sobresalir gracias a su trayectoria de medición limpia.

2. Gas Húmedo

• Definición: Gas que contiene vapor de agua o gotas de líquido en suspensión, por ejemplo, vapor saturado, biogás con alta humedad.
• Desafíos: La humedad puede condensarse y causar corrosión, errores de medición o daños en las sondas térmicas.
• Implicación: Evitar los caudalímetros másicos térmicos a menos que se elimine la humedad; los caudalímetros de vórtice, Coriolis y algunos basados en presión diferencial son mejores opciones.

3. Gas con Partículas

• Definición: Gases con sólidos suspendidos como polvo, ceniza o polvos finos — comunes en gases de combustión o gases de escape de procesos.
• Desafíos: Erosión de superficies del sensor, obstrucción de pasajes estrechos, dispersión de señal en caudalímetros ultrasónicos.
• Implicación: Usar materiales resistentes al desgaste; considerar caudalímetros ultrasónicos no intrusivos o sondas DP protegidas.

4. Gas Único

• Definición: Gas de composición consistente (ej., oxígeno puro, hidrógeno puro).
• Desafíos: Medición relativamente simple, pero puede requerir calibración especializada para mayor precisión.
• Implicación: Los caudalímetros másicos térmicos y los caudalímetros Coriolis ofrecen excelente precisión cuando se calibran para el gas específico.

5. Mezclas de Gases

• Definición: Gases compuestos por múltiples componentes (ej., gas natural, gas de síntesis, mezclas especiales).
• Desafíos: La variación de la composición puede afectar a las mediciones basadas en densidad o en propiedades térmicas.
• Implicación: Los caudalímetros Coriolis son ideales, ya que miden el caudal másico real independientemente de la composición; los caudalímetros másicos térmicos multigas también pueden funcionar.

Tipos de Caudalímetros de Gas

A continuación, se presentan los tipos más comunes de caudalímetros de gas, sus principios, gases adecuados, rangos de caudal, ventajas y desventajas.

Caudalímetro Másico Térmico

Principio: Mide el caudal másico detectando la pérdida de calor de un sensor calentado en la corriente de gas. La tasa de enfriamiento se correlaciona con el caudal másico.

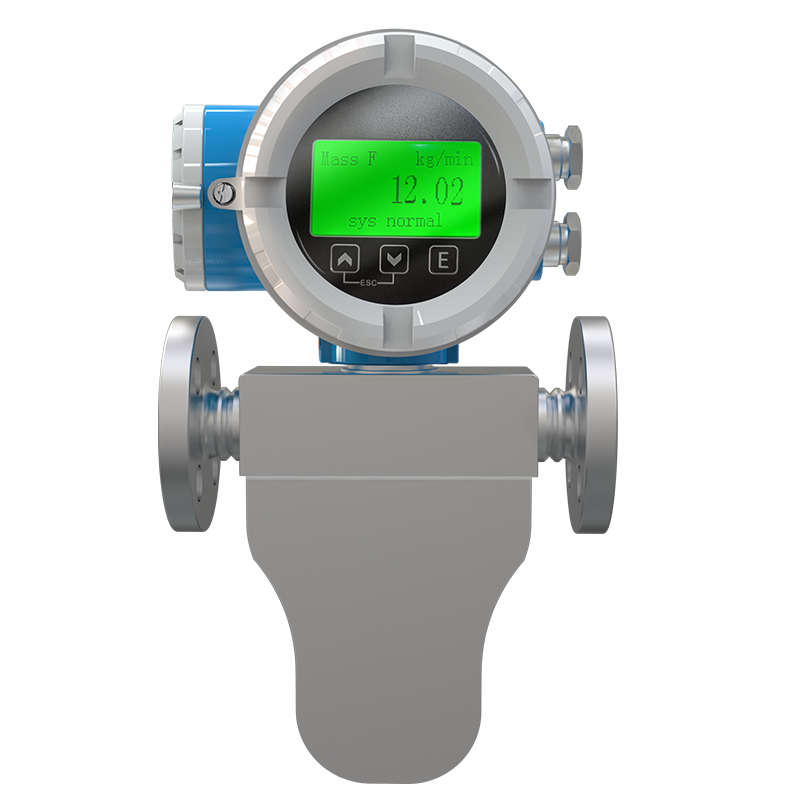

Caudalímetro Másico Coriolis

Principio: Mide el caudal másico detectando el desfase causado por el efecto Coriolis en tubos vibratorios.

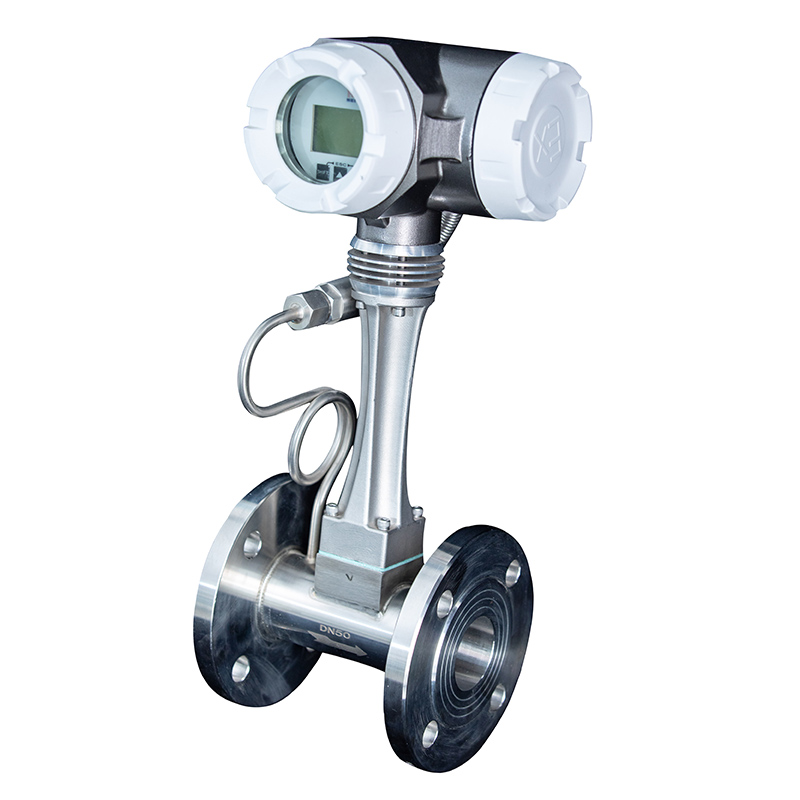

Caudalímetro de Vórtice

Principio: Mide caudal volumétrico detectando los vórtices desprendidos por un cuerpo obstructor en la corriente de gas.

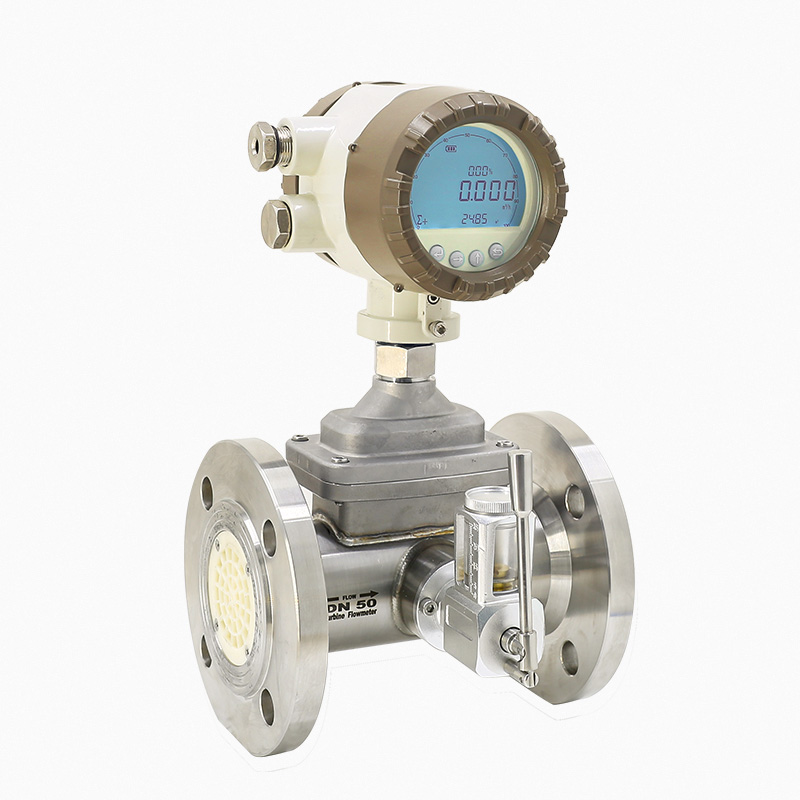

Caudalímetro de Turbina

Principio: Utiliza un rotor cuya velocidad de rotación es proporcional al caudal volumétrico de gas.

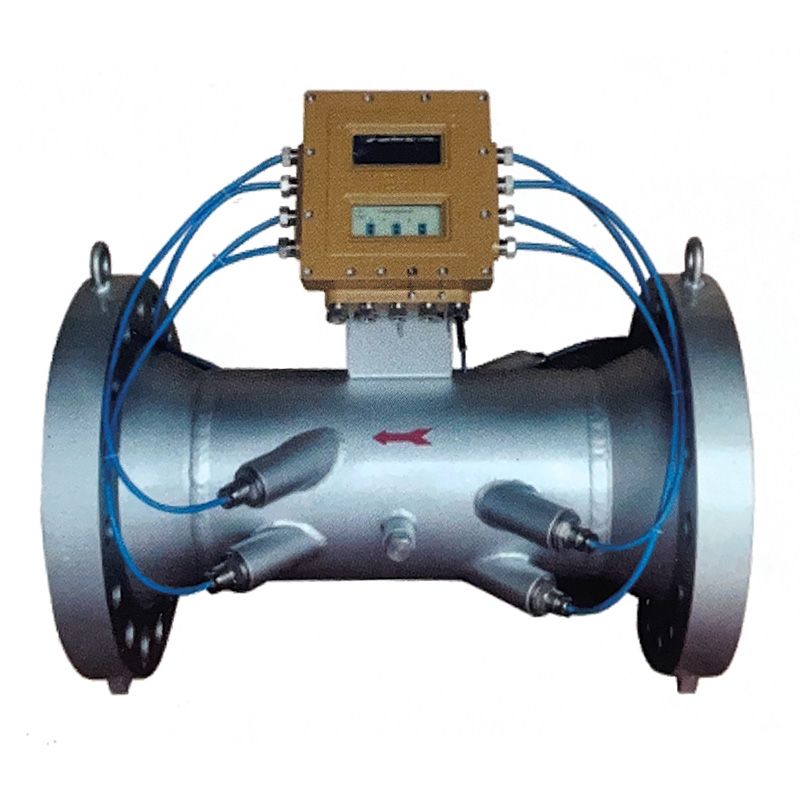

Caudalímetro Ultrasónico

Principio: Mide la velocidad del flujo con ondas sonoras ultrasónicas (tiempo de tránsito o efecto Doppler).

Caudalímetro Tipo Tubo de Pitot

Principio: Mide la presión diferencial entre puertos estáticos y dinámicos para calcular la velocidad del gas.

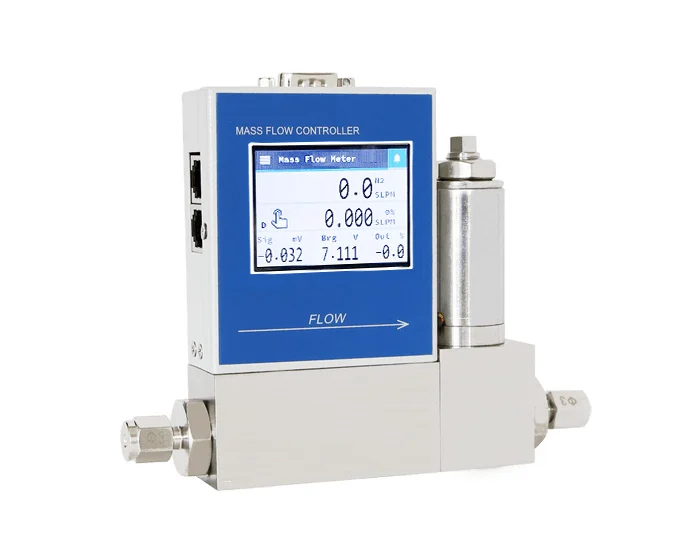

Controlador de Caudal Másico (MFC)

Principio: Combina un caudalímetro másico (térmico o Coriolis) con una válvula de control para regular el caudal de gas.

Cómo Elegir el Caudalímetro de Gas Adecuado

Al seleccionar un caudalímetro de gas, considere:

• Tipo de gas: secos → térmico, Coriolis, vórtice, ultrasónico, turbina; húmedos → vórtice, Coriolis, Pitot; con partículas → ultrasónico no intrusivo, Pitot.
• Rango de caudal: muy bajo → térmico o MFC; medio–alto → vórtice, turbina, ultrasónico, Coriolis, Pitot.
• Precisión: transferencia de custodia → Coriolis; control de procesos → térmico, vórtice, Pitot.
• Entorno: altas temperaturas o vapor → vórtice; áreas peligrosas → certificaciones.
• Presupuesto: bajo → vórtice, térmico básico; medio → Pitot; alto → Coriolis, ultrasónico.

Elegir el caudalímetro de gas adecuado consiste en combinar la tecnología de medición con el tipo de gas, el rango de caudal y la precisión requerida. No existe un solo dispositivo que sirva para todo. Con un análisis detallado de sus condiciones de proceso, podrá seleccionar un caudalímetro que garantice un rendimiento confiable, preciso y rentable a largo plazo.
